五金件端子檢測
開發背景
汽車鏈條等五金件加工過程中，由于產品屬于低值、量大類型，傳統的接觸式機械測量方法，無論速度、精度都根本無法滿足要求。
系統原理
本機利用機器視覺自動測量五金件的相關尺寸，將需要由人工檢查的傳統測試過程自動化，消除人為的檢查誤差，更有效地提高產品品質。配備自動上料和下料系統，大大提高了生產效率。

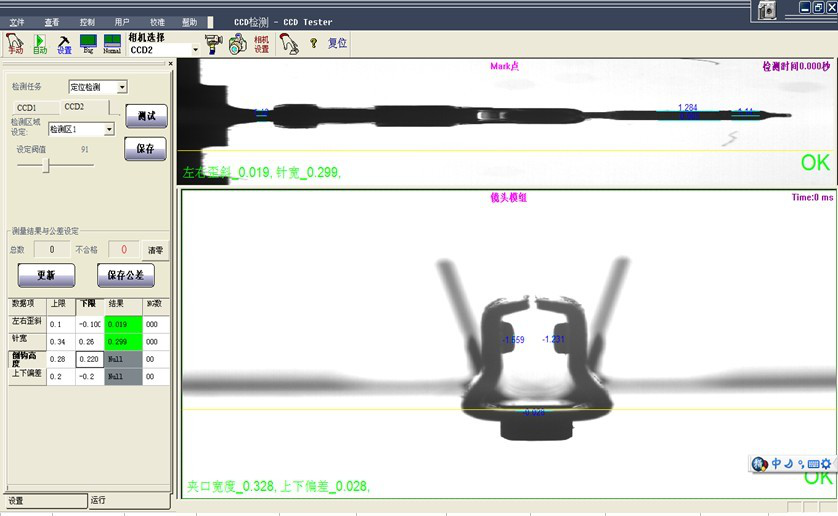

由人工將批量五金件放入自動送料振動盤，經分料機構將產品送到測試機構，程序測試完成后，由送料機構將OK品和NG品分別送入不同的料區。操作界面如下：
檢測參數
|
檢測樣品信息 |
樣品名稱 |
五金端子 |
樣品尺寸 |
10*5mm |
檢測范圍(FOV) |
10*8 |
|
檢測內容1 |
左右歪斜 |
對應公差尺寸 |
0+0.1 |
|||
|
檢測內容2 |
上下偏位 |
對應公差尺寸 |
0+0.2 |
|||
|
檢測內容3 |
針寬 |
對應公差尺寸 |
0.3+0.04 |
|||
|
檢測內容4 |
倒鉤 |
對應公差尺寸 |
0.25+0.03 |
|||
|
客戶要求 |
速度要求 |
10個/秒 |
安裝尺寸要求 |
暫無 |
||
|
環境要求 |
暫無 |
電氣接口要求 |
暫無 |
|||
|
系統配套方式 |
獨立整機 |
評估 |
2 |
|||
|
圖像系統配置 |
相機配置 |
130W |
相機幀率 |
14fps |
圖像分辨率 |
1280*1024 |
|
圖像精度 |
|
檢測速度 |
<100ms |
鏡頭倍數 |
0.8-1x |
|
產品優勢
◇不良品漏檢率為0，避免客訴問題。
◇節約人工成本，，，徹底解決人眼產生的疲勞誤判。
◇可持續長時間穩定工作，故障率低。
◇非接觸測量，對被測物體不會產生損傷。
◇報表輸出，數據存儲，以便不良品分析。
適用范圍
適用于各類五金件，如汽車鏈條、連接件等。
