產品名稱： 液晶屏幕劃痕污點視覺檢測
發布日期： 2019-03-09
點擊數： 1375
二維碼：
產品詳情
液晶屏幕劃痕污點視覺檢測
液晶屏幕劃痕污點視覺檢測目的：
針對MACBook LCD液晶屏進行污點劃痕質量檢測，替代原有人工檢測方式進行LCD屏質量檢測，判斷LCD屏表面是否有異物、劃傷、異色、凸包、凹痕、針孔、毛邊、亮點。
液晶屏污點劃痕質量檢測是針對MACBook LCD液晶屏進行污點劃痕質量檢測，替代原有人工檢測方式。

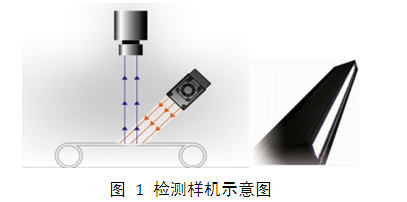

如圖1所示,采用線陣相機將LCD屏架設到運動平臺上，進行LCD屏質量檢測，判斷LCD屏表面是否有異物、劃傷、異色、凸包、凹痕、針孔、毛邊、亮點。
二、客戶需求（舉例）

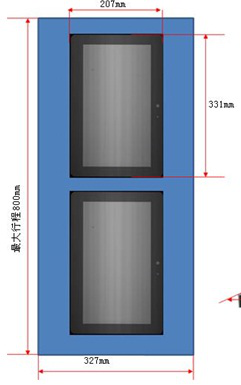

檢測LCD屏尺寸：331.34mm*207.09mm，檢測小缺陷尺寸：0.02mm2
三、MacBook LCD屏質量檢測系統方案詳細設計
針對LCD屏檢測，采用線陣相機配合條形光源，掃描可以判斷。

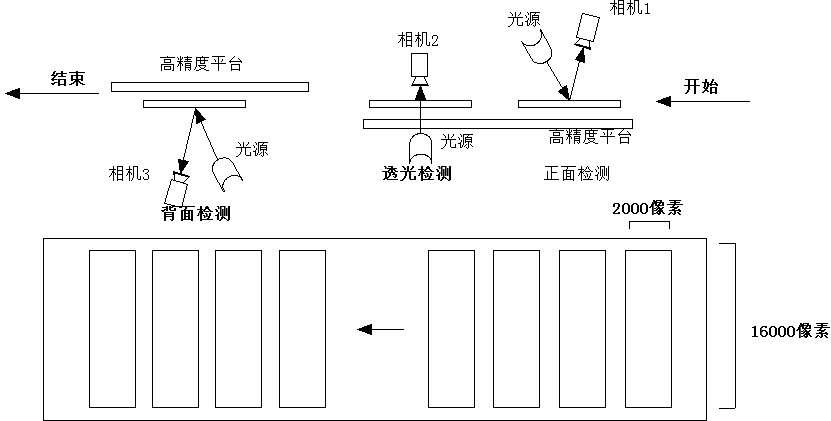

機器視覺檢測流程設計：
1、將MACBook 打開成180°，將LCD屏水平放置在載物臺上；
2、開始檢測：載物臺移動，相機開始采集圖像；
3、采集結束后，載物臺復位；
4、檢測軟件：分析LCD屏質量情況；
5、根據分析結果給出產品的Good、NG評判結果；
6、操作員：根據結果進行分倉操作和復檢操作；
3.1、液晶屏幕劃痕污點視覺檢測算法實現原理

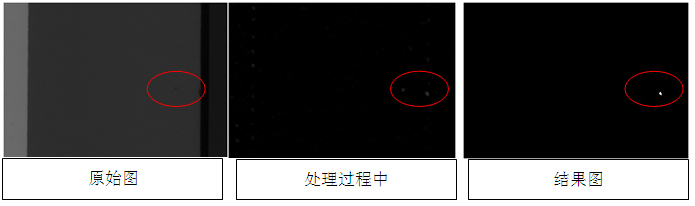

A)視覺檢測異常之黑點

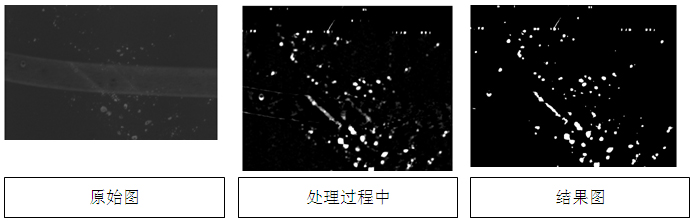

B)視覺檢測異常之異物

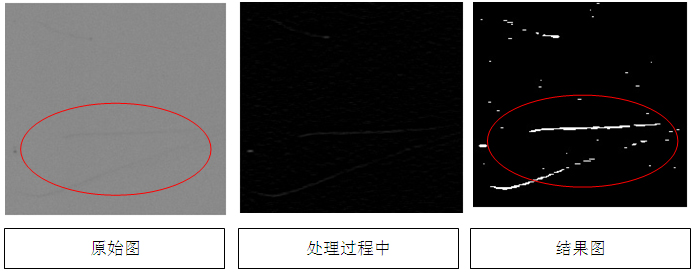

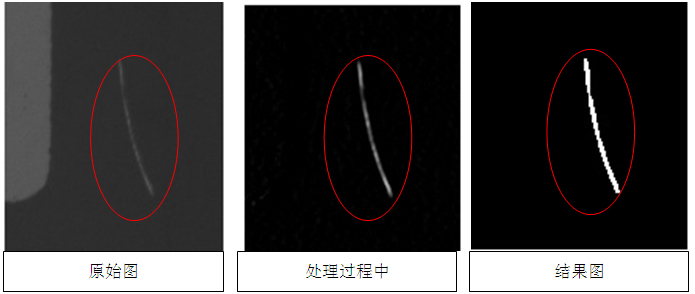

C)視覺檢測異常之劃傷

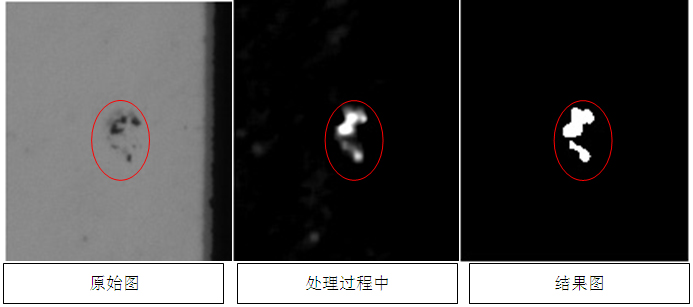

D)視覺檢測異常之氣泡
E)視覺檢測異常之異物

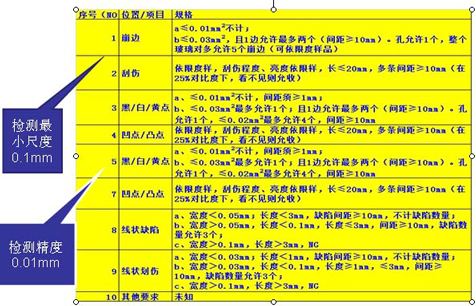

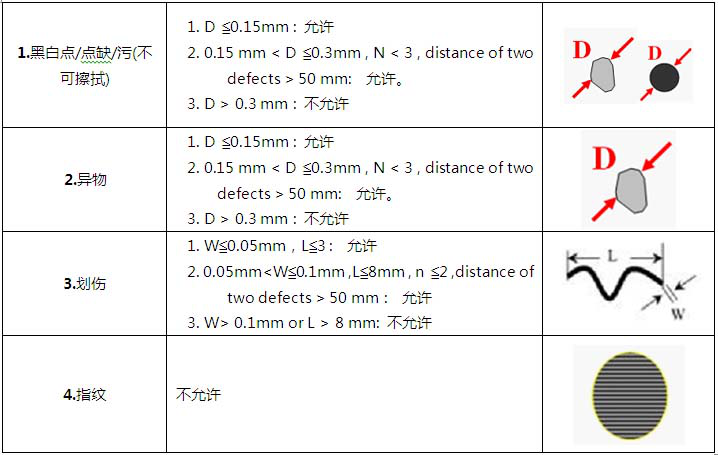

3.2檢測項目及判定規格

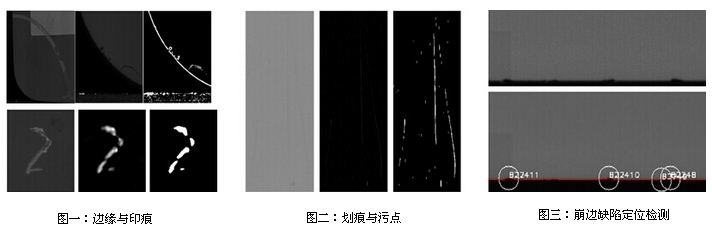

3.4 結論：劃痕與污點、邊緣與印痕、崩邊缺陷定位檢測，輪廓追蹤和分析，3個像素深度可檢測
