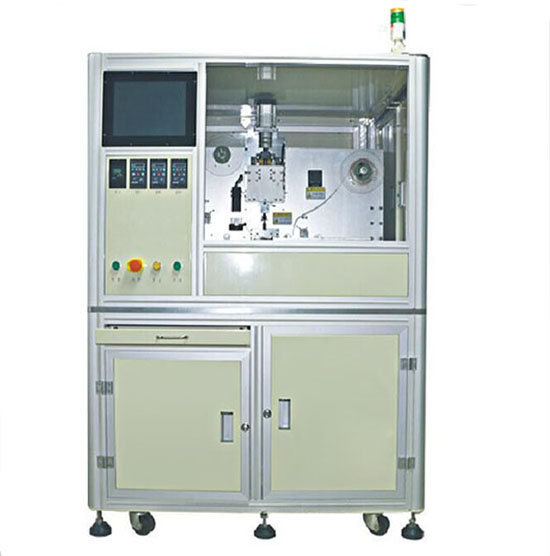

全自動雙面貼膠紙機
FPC全自動雙面貼膠紙機（補強機）介紹：

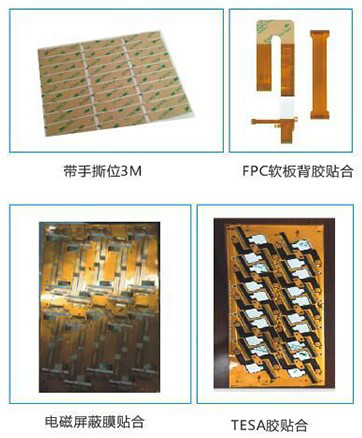

FPC全自動雙面貼膠紙機（補強機）是一種用于FPC柔性線路板上的自動化程度高的設備，采用單軸、氣動及伺服動力，高精密靜音絲桿導軌，貼合精度高、加工效率快，整體安全可靠。融合新的數控技術，秉著率、高品質的加工理念制造而成。FPC全自動雙面貼膠紙機（補強機）可以在FPC軟板由以前傳統手工作業轉變成使用設備，在FPC軟板背膠貼合（帶手撕位3M、tesa及PI 電磁屏蔽膜kapton高溫膠等）貼合實現全自動、、高品質的貼合，以實現、高品質現代自動化設備。
FPC全自動雙面貼膠紙機（補強機）產品特點：
1.配置CCD視覺檢測系統,自動識別make點軟板與膠紙貼合位置
2.采用高精度伺服電機及參數值以保證運行速度和穩定
3.全自動雙面貼膠紙機可根據產品種類換模具治具即可
4.利用卷料式膠紙放入機器直接成型貼合在軟板上，節省膠紙加工費，設備效率每小時5000-7000單沖次
5.采用特殊專利技術改造制冷裝置，控制刀模溫度，降低粘貼刀模使用頻率和提高模具壽命
6.帶離型紙的原材料可以通過機器接收離型紙
FPC全自動雙面貼膠紙機（補強機）設備參數：
|
型號 |
CHY-F692 |
|
工作范圍 |
250（X）*400（Y）*50（Z）mm |
|
速度 |
400 mm/sec |
|
解析度 |
0.01mm |
|
重復精度 |
± 0.08 mm |
|
操作系統 |
創盈時代自主開發控制系統 |
|
傳動方式 |
伺服馬達+研磨絲桿 |
|
電源參數 |
AC 220V 50-60 Hz |
|
額定功率 |
2 KW |
|
機器尺寸 |
1.19M*1.19M*1.7M (長*寬*高) |
|
機器重量 |
約250 KG |
|
工作環境濕度 |
濕度 20-90% 溫度 0-40℃度 |
FPC全自動雙面貼膠紙機（補強機）配置清單：
|
名稱 |
單位 |
數量 |
備注 |
|
馬達 |
套 |
3 |
伺服馬達 |
|
步進電機 |
套 |
2 |
創盈時代 |
|
力矩電機 |
套 |
4 |
精研 |
|
自動控制軟件 |
套 |
1 |
創盈時代自主開發 |
|
運動控制 |
套 |
1 |
研華 |
|
CCD視覺檢測系統 |
套 |
1 |
德國進口 |
|
視覺識別定位系統 |
套 |
1 |
創盈時代 |

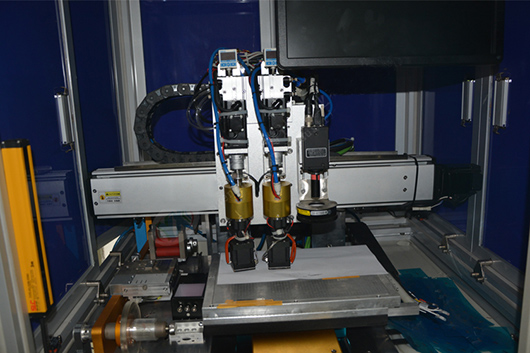

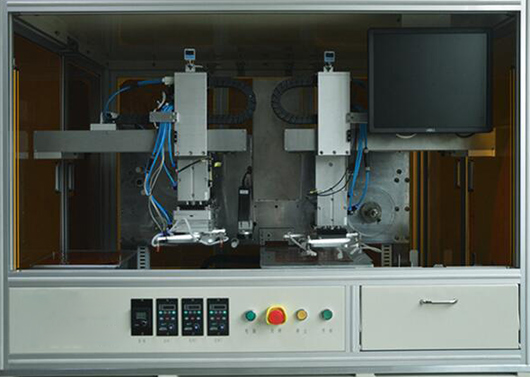

FPC全自動雙面貼膠紙機（補強機）細節圖：
FPC全自動雙面貼膠紙機（補強機）客戶視頻案例：
FPC全自動雙面貼膠紙機（補強機）應用范圍：
1.FPC軟板行業、喇叭行業（1511，,5010）類型
2.適用膠紙類型（2020，2030,1015）：PI、泡棉、PET、EV、雙面膠

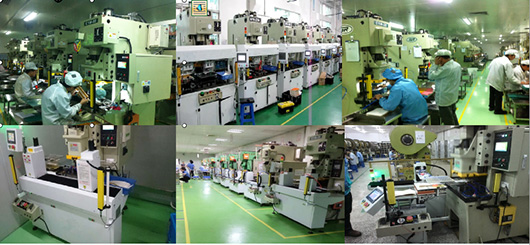

合作客戶案例：
合作流程：
客戶現場調研 → 自動化方案定制 → 產品生產與測試 → 現場安裝調試 → 售后服務
